Сколько ламелей нужно на окно?

Формула: (Высота проёма − высота нижней планки) ÷ высота ламели + 1 запасная. Для окна 1400 мм с профилем PD39 (39 мм): (1400 − 20) ÷ 39 + 1 ≈ 36 ламелей.

Калькулятор рольставней онлайн — расчёт ламелей, направляющих, короба по размерам

Q: Какой профиль выбрать для рольставней на окна?

PD39 (39 мм) — стандарт для окон до 2000 мм. PD45 — для проёмов до 2500 мм. AER44/AER55 — повышенная взломостойкость для первых этажей. Стальной 76 мм — для гаражей.

Рассчитайте количество ламелей, длину направляющих, размеры короба и вала для рольставни на окно, дверь или гараж. Поддерживает 6 типов профиля и 2 типа монтажа.

Параметры проёма

Ширина проёма (мм) Как замерить?Замерьте расстояние между откосами (в свету). Для накладного монтажа рольставня будет шире на 40-60 мм с каждой стороны.

Высота проёма (мм) Откуда считать?От подоконника (или пола для дверей) до верха проёма. Для накладного монтажа прибавьте 100 мм на короб сверху.

Количество

Тип монтажа Какой выбрать?Накладной — короб виден снаружи, не уменьшает проём. Встроенный — скрыт в нише, эстетичнее, нужна ниша 120+ мм. В четверть — между откосами, уменьшает проём на толщину направляющих.

Профиль ламелей Какой профиль?PD39 — стандарт для окон до 2 м. PD45/PD55 — средние и большие проёмы. AER44/AER55 — экструдированный, повышенная взломостойкость (ГОСТ Р 52502). Стальной — гаражи до 4 м. ПВХ — бюджетный.

Управление Что подойдёт?Ленточное — полотно до 15 кг. Пружинное — до 20 кг, подъём одной рукой. Электропривод — свыше 30 кг или высота более 2800 мм. Кривошип — без электричества, до 25 кг.

Тип управления

Сторона управления

—

расчёт материалов

Калькулятор рольставней помогает рассчитать комплектующие по размерам проёма без вызова замерщика. Вводите ширину и высоту, выбираете профиль и тип монтажа — получаете точное количество ламелей, длину направляющих, размеры короба и вала.

Что показывает калькулятор

Количество ламелей — сколько штук нужно по высоте проёма с учётом нахлёста и запаса на подрезку
Длина направляющих — размер двух боковых П-образных профилей с припуском на крепление
Размеры короба и вала — защитный короб под полотно и вал намотки с подшипниками
Комплектующие — нижняя замковая планка, заглушки, уплотнитель, подшипники, крепёж
Тип управления — ленточное до 15 кг, пружинное до 20 кг или электропривод свыше 30 кг

Как пользоваться

Выберите профиль: PD39 — стандарт для окон, PD45/PD55 — средние проёмы, AER44/AER55 — антивандальные, стальной — для гаражей.
Укажите размеры: ширину и высоту проёма в миллиметрах. Измеряйте в трёх точках — вверху, посередине, внизу — и берите меньшее.
Выберите монтаж: накладной — короб снаружи над проёмом. Встроенный — в подготовленную нишу глубиной от 120 мм.
Укажите управление: ленточное для лёгких, пружинное для средних, электропривод для тяжёлых полотен и высоты более 2800 мм.

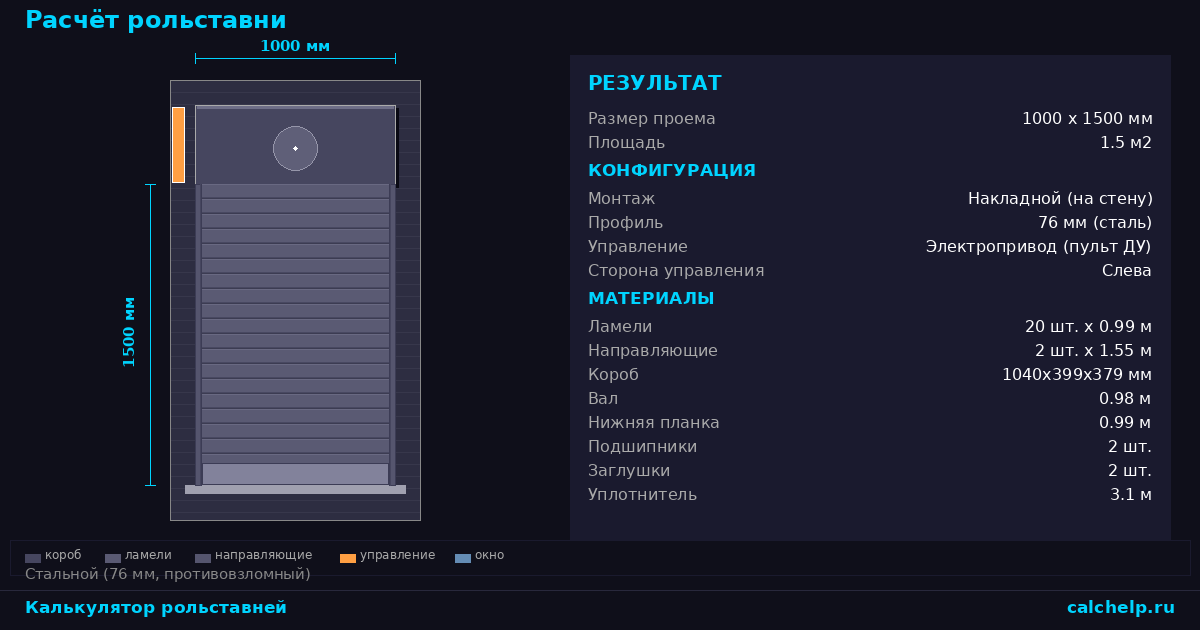

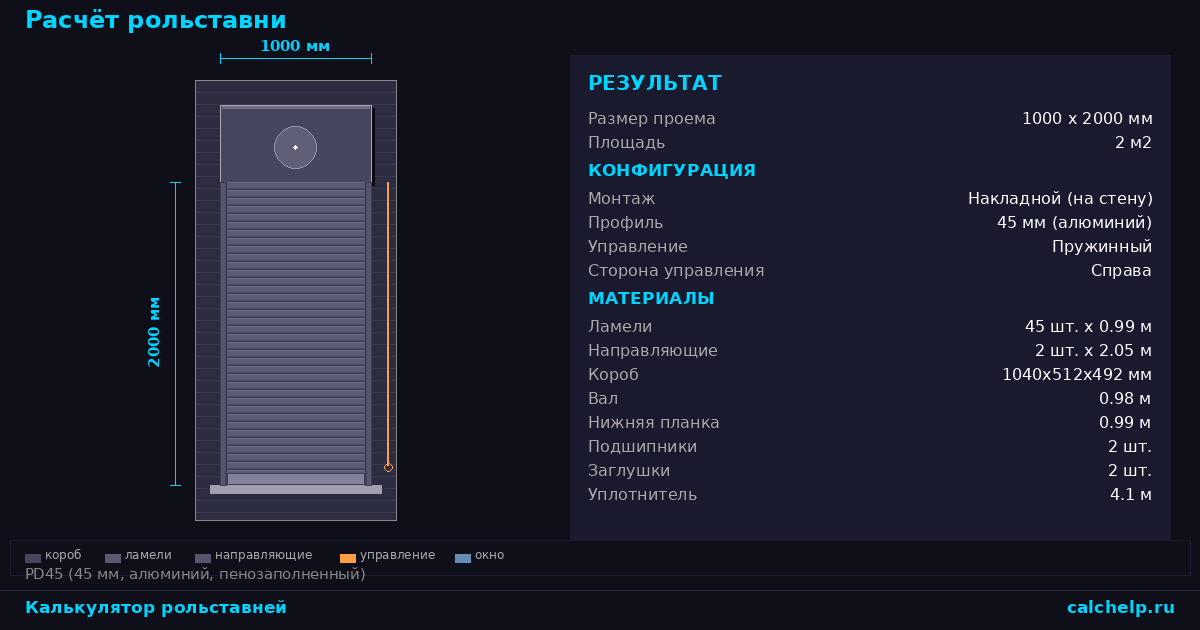

Нажмите «Рассчитать»: получите спецификацию всех комплектующих и визуализацию конструкции.

Формулы расчётов

1. Количество ламелей: N = (H − h_планки) ÷ h_ламели + 1. Для окна 1400 мм с PD39 (39 мм): (1400 − 20) ÷ 39 + 1 = 36.4 → 37 шт. Запас +1 на подрезку = 38 ламелей.

2. Длина направляющих: L = H + h_короба + 50 мм припуск. Для встроенного монтажа: L = H + 30 мм. Направляющих всегда 2 шт.

3. Размер короба: Зависит от диаметра намотки. D = (N × толщина_ламели × 2) / π + d_вала. Для 37 ламелей PD39: D ≈ 137 мм → короб 150×150 мм.

4. Длина вала: L_вала = Ширина_проёма − 2 × толщина_направляющей − 10 мм зазор. Для проёма 1000 мм с направляющими 25 мм: 1000 − 50 − 10 = 940 мм.

5. Вес полотна: M = N × m_ламели × (W / 1000). Для 37 ламелей PD39 (0.5 кг/м.п.) шириной 1000 мм: 37 × 0.5 × 1.0 = 18.5 кг. Определяет тип управления.

Нормативы и стандарты

ГОСТ 31462-2011 — «Роллетные системы. Общие технические условия». Требования к прочности, ветровой нагрузке, циклам открывания
ГОСТ Р 52502-2012 — «Устройства защитные. Классификация». Класс защиты P1–P5 по устойчивости к взлому
СП 50.13330.2012 — теплозащита зданий. Рольставни с заполнением снижают теплопотери через окно на 10–20%
ГОСТ 30674-99 — оконные блоки из ПВХ. Совместимость рольставни с размерами оконных конструкций
СНиП 23-02 — нормы шумозащиты. Рольставни снижают уровень шума на 5–12 дБ в зависимости от профиля

Частые вопросы

Как замерить проём для рольставней?

Измерьте ширину между откосами вверху и внизу (берите меньшее значение), высоту слева и справа. Для накладного монтажа проверьте пространство над проёмом — минимум 150–200 мм для короба.

Какой профиль выбрать для рольставней на окна?

PD39 (39 мм) — стандарт для окон до 2000 мм ширины. PD45 — для проёмов до 2500 мм. AER44/AER55 — повышенная взломостойкость для первых этажей. Стальной 76 мм — для гаражей и складов.

Какой тип управления рольставнями выбрать?

Ленточное — бюджетно, для лёгких полотен до 15 кг. Пружинное — для окон до 20 кг. Электропривод — для больших проёмов и тяжёлых полотен свыше 30 кг. При высоте более 2800 мм привод обязателен.

Чем отличается накладной и встроенный монтаж?

Накладной — короб крепится снаружи над проёмом, виден, не уменьшает световой проём. Встроенный — скрыт в нише, эстетичнее, но нужна подготовленная ниша глубиной от 120 мм.

Какая максимальная ширина рольставней?

PD39 — до 2000 мм, PD45 — до 2500 мм, PD55 и AER55 — до 3000 мм, стальной профиль — до 4000 мм. При превышении проём делят на секции с промежуточной стойкой.

Сколько ламелей нужно на стандартное окно?

Для окна 1400×1200 мм с профилем PD39: (1400 − 20) ÷ 39 + 1 ≈ 37 ламелей. Плюс 1 запасная на подрезку = 38 штук. Калькулятор считает автоматически по вашим размерам.

Нужно ли разрешение на установку рольставней?

Для частных домов не нужно. Для многоквартирных домов может потребоваться согласование с управляющей компанией, если установка меняет фасад здания. В памятниках архитектуры — согласование с КГИОП.

Расчёт носит информационный характер. Точное количество материалов зависит от конкретного производителя, допусков профиля и особенностей проёма. Для заказа рекомендуем вызов замерщика.
